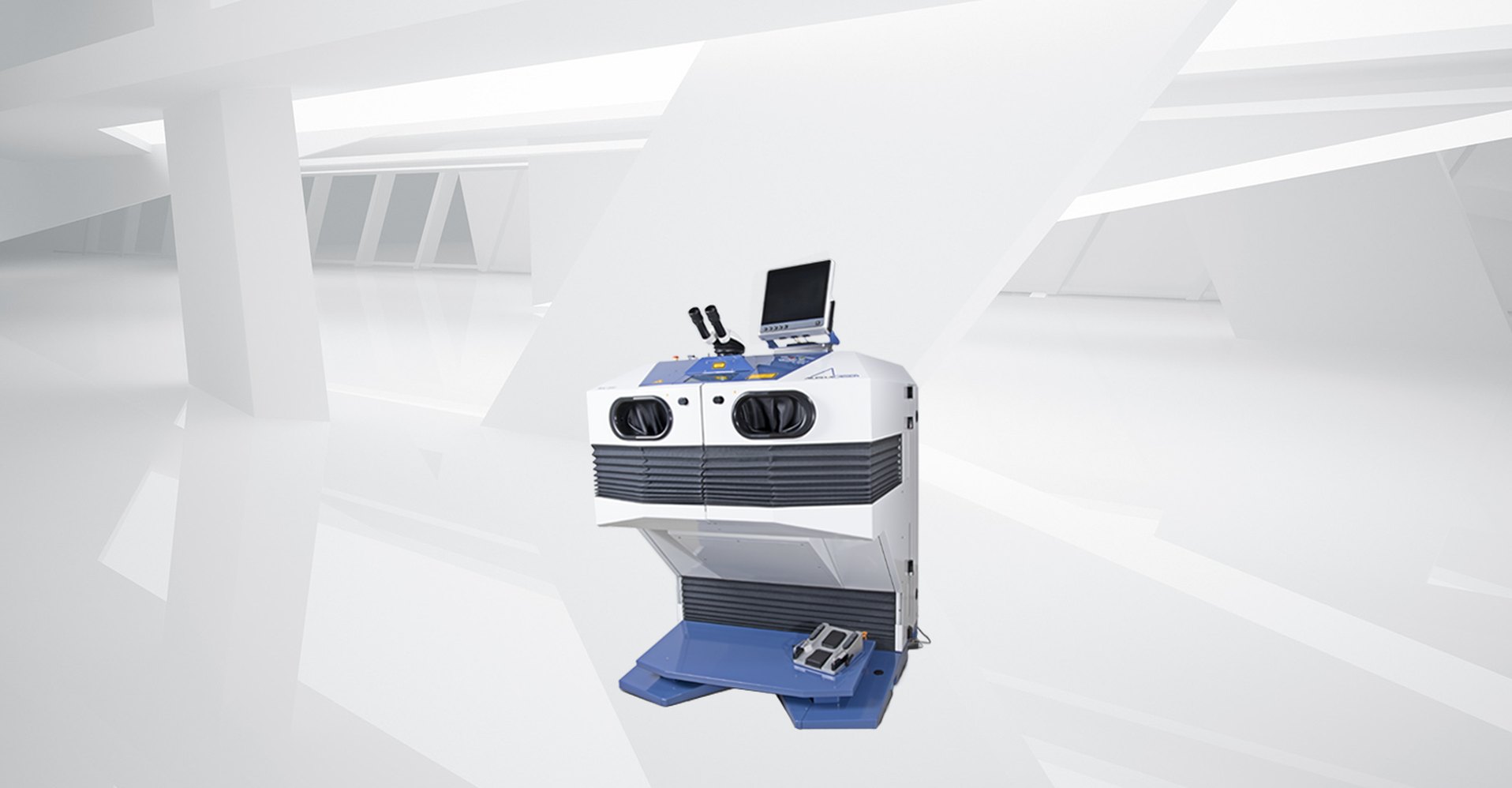

密閉型レーザー溶接機 ALW
ALWはレーザーセーフな密閉型ハウジングのため、レーザー保護のワークステーションとして一般的な生産環境では追加の安全対策なしで使用できます。安定したスチール構造により移動メカニズムの高い精度が確保されており、ALWは自動モードでの作業だけでなく、工具や金型補修時のワークの正確な位置決めにも最適です。400kgまでのワークを3軸(X,Y,Z)で精確に移動させることができます。また、オプションで円形溶接用の回転軸も用意しています。レーザー光源は、お客様のニーズに応じてお選びいただけます。YAGレーザー光源には200W、300Wがあり、高いパルスピーク出力が特徴です。また、細かい溶接も得意としています。オプションのマイクロ溶接機能(切り替え可)を使用すると、さらに微細な溶接が可能です。この機能は、スポット径0.1mm以下の高精度な微細溶接を実現します。ファイバーレーザー光源もALWは300W、450Wがあります。シートメタル加工、深溶け込み溶接、CW溶接、内蔵の出力モニタリングによる再現溶接などにファイバーレーザーをお勧めします。ファイバー光源は、エネルギー効率の高さが特徴です。
製品動画
特徴
- 堅牢な筐体。自動運転・プログラム運転のレーザー溶接にも適しています
- 疲れにくい、人間工学に配慮した着座型の作業位置
- 密閉型のレーザーシステムのため、どの部屋にも設置できます
- 反応の正確なジョイスティックで、狙いどおりの仕上がりに
- テーブル・レーザー・集塵・安全対策を1台にまとめたオールインワン
- 内部が広く、扉が大きく開きます
- 操作が簡単です
仕様・規格
レーザー
| レーザーの種類/波長 | Nd:YAG、1064 nm |
|---|---|
| 平均出力 | 200 W |
| 最大パルス出力（ピーク出力） | 9 kW |
| パルスエネルギー | 90 J |
| パルス幅（パルス持続時間） | 0.5〜20ミリ秒 |
| パルス周波数（繰り返し周波数） | 単一パルス - 100 Hz |
| 動作モード | パルス |
| 溶接点 Ø | 0.2〜2.0 mm（微細溶接機能オプション時 < 100 μm） |
| フォーカスレンズ | 150 mm、詳細は光学データシートを参照 |
| パルス整形 | レーザーパルス内の出力曲線を調整可能 |
| 表示と操作 | 12.1インチ タッチスクリーンディスプレイ |
観測光学系
作業チャンバー
| 幅 × 奥行 × 高さ | 1080 × 850 × 450 mm |
|---|---|
| 取付プレート（幅 × 奥行） | 600 × 475 mm |
| ワーク重さ | 最大 400 kg（中心荷重） |
| ワーク移動 | ジョイスティックによるモーター駆動 |
| 移動範囲（X、Y、Z） | 478 × 340 × 332 mm |
外形寸法
| 幅 × 奥行 × 高さ | 1190 × 1400 × 1740 mm（ディスプレイを折りたたんだ状態で 1500 mm） |
|---|---|
| 重さ | 907 kg |
外部接続
レーザー
| レーザーの種類/波長 | Nd:YAG、1064 nm |
|---|---|
| 平均出力 | 300 W |
| 最大パルス出力（ピーク出力） | 9 kW |
| パルスエネルギー | 90 J |
| パルス幅（パルス持続時間） | 0.5〜20ミリ秒 |
| パルス周波数（繰り返し周波数） | 単一パルス - 100 Hz |
| 動作モード | パルス |
| 溶接点 Ø | 0.2〜2.0 mm（微細溶接機能オプション時 < 100 μm） |
| フォーカスレンズ | 150 mm、詳細は光学データシートを参照 |
| パルス整形 | レーザーパルス内の出力曲線を調整可能 |
| 表示と操作 | 12.1インチ タッチスクリーンディスプレイ |
観測光学系
作業チャンバー
| 幅 × 奥行 × 高さ | 1080 × 850 × 450 mm |
|---|---|
| 取付プレート（幅 × 奥行） | 600 × 475 mm |
| ワーク重さ | 最大 400 kg（中心荷重） |
| ワーク移動 | ジョイスティックによるモーター駆動 |
| 移動範囲（X、Y、Z） | 478 × 340 × 332 mm |
外形寸法
| 幅 × 奥行 × 高さ | 1190 × 1400 × 1740 mm（ディスプレイを折りたたんだ状態で 1500 mm） |
|---|---|
| 重さ | 907 kg |
外部接続
レーザー
| レーザーの種類/波長 | ファイバーレーザー、1070 nm |
|---|---|
| 平均出力 | 300 W |
| CW出力（連続波出力） | 300 W |
| 最大パルス出力（ピーク出力） | 3 kW |
| パルスエネルギー | 30 J |
| パルス幅（パルス持続時間） | 0.2 ms - CW |
| パルス周波数（繰り返し周波数） | 単一パルス - 100 Hz |
| ビームパラメータ積（50 µm時） | 2〜3 mm・mrad |
| 動作モード | パルス／CW |
| 溶接点 Ø | 0.2〜3.0 mm、オプションで 0.1〜4.0 mm |
| フォーカスレンズ | 150 mm、詳細は光学データシートを参照 |
| パルス整形 | レーザーパルス内の出力曲線を調整可能 |
| 表示と操作 | 12.1インチ タッチ機能付きディスプレイ。レーザーパラメータは多機能フットスイッチでも設定可能。WIN Laser NC ソフトウェアは内蔵PCでプログラム可能 |
観測光学系
作業チャンバー
| 幅 × 奥行 × 高さ | 1080 × 850 × 450 mm |
|---|---|
| 取付プレート（幅 × 奥行） | 600 × 475 mm |
| ワーク重さ | 最大 400 kg（中心荷重） |
| ワーク移動 | ジョイスティックによるモーター駆動 |
| 移動範囲（X、Y、Z） | 478 × 340 × 332 mm |
外形寸法
| 幅 × 奥行 × 高さ | 1190 × 1400 × 1740 mm（ディスプレイを折りたたんだ状態で 1500 mm） |
|---|---|
| 重さ | 900 kg |
外部接続
| 電気接続 | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| 外部冷却 | オプション |
| 集塵 | 外部機器用の接続あり |
| USBキーボード・マウス | 接続あり |
レーザー
| レーザーの種類/波長 | ファイバーレーザー、1070 nm |
|---|---|
| 平均出力 | 450 W |
| CW出力（連続波出力） | 450 W |
| 最大パルス出力（ピーク出力） | 4.5 kW |
| パルスエネルギー | 45 J |
| パルス幅（パルス持続時間） | 0.2 ms - CW |
| パルス周波数（繰り返し周波数） | 単一パルス - 100 Hz |
| ビームパラメータ積（50 µm時） | 2〜3 mm・mrad |
| 動作モード | パルス／CW |
| 溶接点 Ø | 0.2〜3.0 mm、オプションで 0.1〜4.0 mm |
| フォーカスレンズ | 150 mm、詳細は光学データシートを参照 |
| パルス整形 | レーザーパルス内の出力曲線を調整可能 |
| 表示と操作 | 12.1インチ タッチ機能付きディスプレイ。レーザーパラメータは多機能フットスイッチでも設定可能。WIN Laser NC ソフトウェアは内蔵PCでプログラム可能 |
観測光学系
作業チャンバー
| 幅 × 奥行 × 高さ | 1080 × 850 × 450 mm |
|---|---|
| 取付プレート（幅 × 奥行） | 600 × 475 mm |
| ワーク重さ | 最大 400 kg（中心荷重） |
| ワーク移動 | ジョイスティックによるモーター駆動 |
| 移動範囲（X、Y、Z） | 478 × 340 × 332 mm |
外形寸法
| 幅 × 奥行 × 高さ | 1190 × 1400 × 1740 mm（ディスプレイを折りたたんだ状態で 1500 mm） |
|---|---|
| 重さ | 900 kg |
外部接続
| 電気接続 | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| 外部冷却 | オプション |
| 集塵 | 外部機器用の接続あり |
| USBキーボード・マウス | 接続あり |
テクニカルアクセサリー
回転軸モジュール
円筒形部品の溶接用。水平から垂直まで回転可能な傾斜機構付き。チャック径125mm、内径24mm。
ストレートレンズ - LEDリングライト
レンズに内蔵されたLEDリングライトにより、ワークピースを昼光のような最適な均一かつちらつきのない照明で照らします。焦点レンズはf=150またはf=300が選択可能で、保護ガラス601-0690Aも付属します。
ハロゲン照明（フレキシブルタイプ）
ALFT-HDMIカメラシステム
溶接工程を外部スクリーンに表示するためのカメラシステムです。ALPHA LASERシステム専用に設計されており、レーザーの顕微鏡アタッチメントの下に取り付けます。電源、HDMIケーブル、レーザー接続ケーブルが付属します。録画用のHDMIレコーダーは付属していません。
チルト・スイベルレンズ
当社の回転式レンズは、加工が難しい位置での作業を大幅に簡素化します。レンズの360°回転範囲全体で、ビームを垂直方向から最大40°まで偏向できます。加工物を動かす必要はなく、ビームを手の届きにくい場所に向けるだけで、人間工学的に快適な作業姿勢を維持できます。150mmの集光レンズ、LEDリング照明、保護ガラスが付属しています。
磁気テンションボール
ワークピースを素早く簡単に配置できます。ボールとソケット間のスライド動作により、ワークピースをあらゆる位置で確実に保持します。
