ALV — 小物部品のためのコンパクトなレーザー溶接機

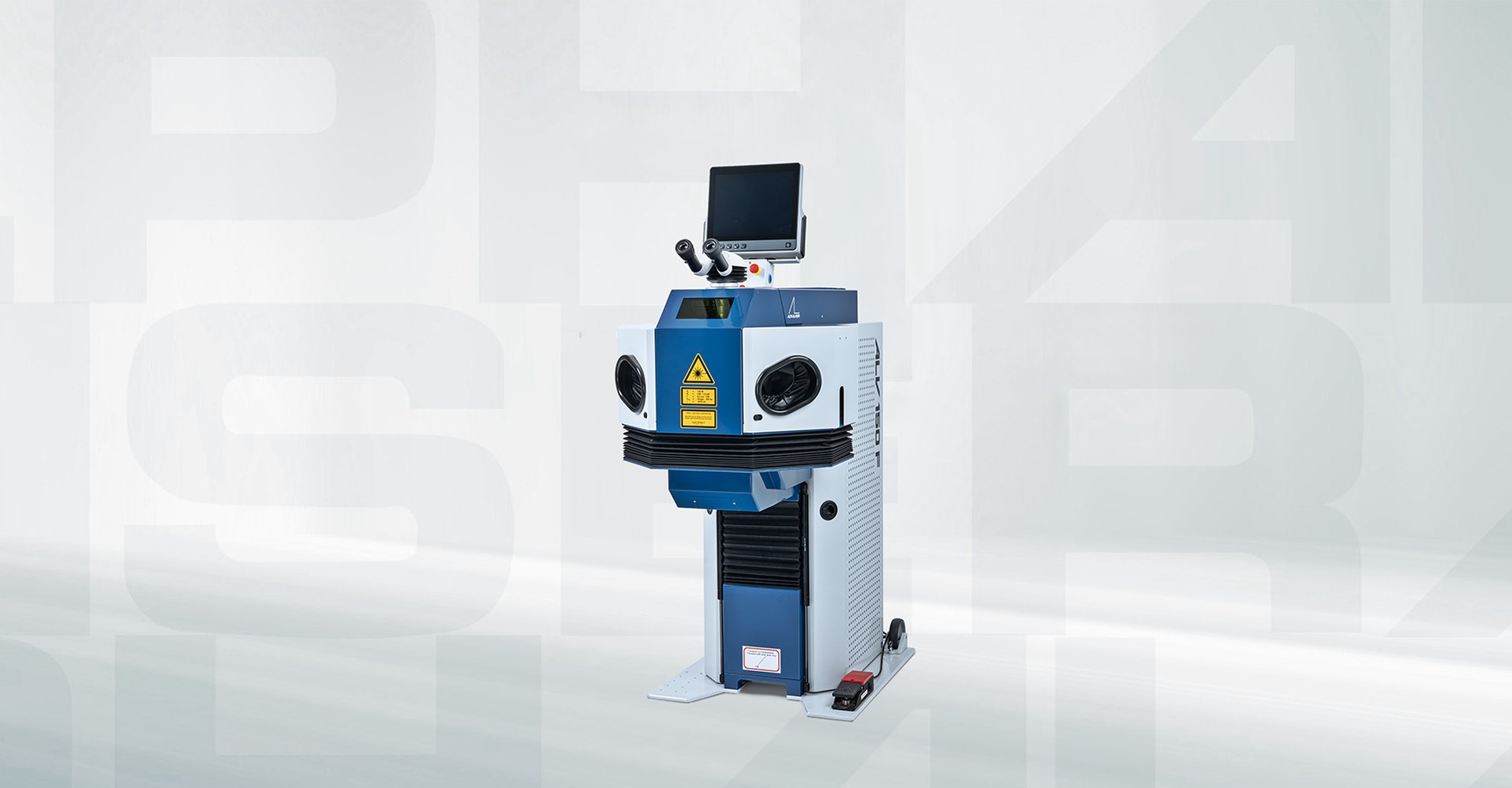

コンパクトでエルゴノミックなALVは、レーザーセーフのワーキングチャンバーを備え、さまざまなレーザー出力やレーザー光源、アプリ/NC制御での使用が可能です。ALVは、工具・金型製作における微細溶接や肉盛溶接、センサー製造、また医療や精密工学の分野で利用されています。垂直方向の移動幅が大きく、ドアも大きく開くため、大きなワークにも対応できます。センサー関連の用途で、また長いパイプの配置をさらに容易にしたい場合は、再度スロット付きの上開き扉を注文いただけます。さらにワーキングチャンバーの底面にはフィールドスルーがあり、下からパイプを挿入することができます。マイクロ溶接機能により、スポット径0.1mm以下の高精度の微細溶接が可能です。ALVは3つの直線可動軸を持ち、垂直Z軸は最大50kgまで持ち上げることができます。円筒部品加工用にはさまざまな回転軸をオプションで用意しています。WINLaserNC搭載のタイプでは、複数の部品からなるカートリッジ加工などの自動溶接時にXYZ方向の補間移動が可能です。ALVの操作は、直感的なタッチパネルで行うことができます。レーザーセーフのクローズドシステムはいくつかの手順でオープンワークステーションにすることができますが、その際には適切なレーザー安全対策が必要です。
製品動画
特徴
- 密閉型のレーザー溶接システム。必要なときはすぐにオープン型へ切り替えられます
- 反応の正確なジョイスティック
- テーブル・レーザー・集塵・安全対策を1台にまとめたオールインワン
- 直感的なタッチディスプレイで簡単に操作できます
- 最適化した筐体による、人間工学に配慮した設計
- 扉の仕様を選べます
仕様・規格
レーザー
| レーザーの種類/波長 | Nd:YAG、1064 nm |
|---|---|
| 平均出力 | 120 W |
| 最大パルス出力（ピーク出力） | 9 kW |
| パルスエネルギー | 75 J |
| パルス幅（パルス持続時間） | 0.5〜20ミリ秒 |
| パルス周波数（繰り返し周波数） | 単一パルス - 50 Hz |
| 動作モード | パルス |
| 溶接点 Ø | 0.2〜2.0 mm（微細溶接オプション時 < 100 μm） |
| フォーカスレンズ | 150 mm、詳細は光学データシートを参照 |
| パルス整形 | レーザーパルス内の出力曲線を調整可能（SPS で5段階、WIN Laser NC で9段階） |
| 表示と操作 | タッチディスプレイ。レーザーパラメータは多機能フットスイッチでも設定可能（オプション）。顕微鏡カメラ映像用の追加モニタ（オプション） |
観測光学系
眼鏡着用者向け接眼レンズ付きライカ双眼鏡、倍率10倍。16倍オプションあり。
作業チャンバー
| 幅 × 奥行 × 高さ | 580 × 420 × 530 mm |
|---|---|
| 取付プレート（幅 × 奥行） | 455 × 315 mm、テーブル下部に通し穴（長穴 Ø 46 × 40 mm） |
| ワーク重さ | 最大 50 kg（中心荷重） |
| ワーク移動 | ジョイスティックによるモーター駆動（手動・半自動・自動） |
| 移動範囲（X、Y、Z） | 110 × 90 × 280 mm |
| 移動速度 | 0〜25 mm/s |
| 集塵 | 内蔵 |
外形寸法
| 幅 × 奥行 × 高さ | 650 × 1160 × 1590 mm |
|---|---|
| 重さ | ca. 260 kg |
外部接続
| 電気接続 | 200〜240 V / 50-60 Hz / 16 A |
|---|
レーザー
| レーザーの種類/波長 | Nd:YAG、1064 nm |
|---|---|
| 平均出力 | 120 W |
| 最大パルス出力（ピーク出力） | 9 kW |
| パルスエネルギー | 75 J |
| パルス幅（パルス持続時間） | 0.5〜20ミリ秒 |
| パルス周波数（繰り返し周波数） | 単一パルス - 50 Hz |
| 動作モード | パルス |
| 溶接点 Ø | 0.2〜2.0 mm（微細溶接オプション時 < 100 μm） |
| フォーカスレンズ | 150 mm、詳細は光学データシートを参照 |
| パルス整形 | レーザーパルス内の出力曲線を調整可能（SPS で5段階、WIN Laser NC で9段階） |
| 表示と操作 | タッチディスプレイ。レーザーパラメータは多機能フットスイッチでも設定可能（オプション）。顕微鏡カメラ映像用の追加モニタ（オプション） |
観測光学系
眼鏡着用者向け接眼レンズ付きライカ双眼鏡、倍率10倍。16倍オプションあり。
作業チャンバー
| 幅 × 奥行 × 高さ | 580 × 420 × 530 mm |
|---|---|
| 取付プレート（幅 × 奥行） | 455 × 315 mm、テーブル下部に通し穴（長穴 Ø 46 × 40 mm） |
| ワーク重さ | 最大 50 kg（中心荷重） |
| ワーク移動 | ジョイスティックによるモーター駆動（手動・半自動・自動） |
| 移動範囲（X、Y、Z） | 110 × 90 × 280 mm |
| 移動速度 | 0〜25 mm/s |
| 集塵 | 内蔵 |
外形寸法
| 幅 × 奥行 × 高さ | 650 × 1160 × 1590 mm |
|---|---|
| 重さ | ca. 260 kg |
外部接続
| 電気接続 | 200〜240 V / 50-60 Hz / 16 A |
|---|
レーザー
| レーザーの種類/波長 | Nd:YAG、1064 nm |
|---|---|
| 平均出力 | 180 W |
| 最大パルス出力（ピーク出力） | 9 kW |
| パルスエネルギー | 90 J |
| パルス幅（パルス持続時間） | 0.5〜20ミリ秒 |
| パルス周波数（繰り返し周波数） | 単一パルス - 100 Hz |
| 動作モード | パルス |
| 溶接点 Ø | 0.2〜2.0 mm（微細溶接オプション時 < 100 μm） |
| フォーカスレンズ | 150 mm、詳細は光学データシートを参照 |
| パルス整形 | レーザーパルス内の出力曲線を調整可能（SPS で5段階、WIN Laser NC で9段階） |
| 表示と操作 | タッチディスプレイ。レーザーパラメータは多機能フットスイッチでも設定可能（オプション）。顕微鏡カメラ映像用の追加モニタ（オプション） |
観測光学系
眼鏡着用者向け接眼レンズ付きライカ双眼鏡、倍率10倍。16倍オプションあり。
作業チャンバー
| 幅 × 奥行 × 高さ | 580 × 420 × 530 mm |
|---|---|
| 取付プレート（幅 × 奥行） | 455 × 315 mm、テーブル下部に通し穴（長穴 Ø 46 × 40 mm） |
| ワーク重さ | 最大 50 kg（中心荷重） |
| ワーク移動 | ジョイスティックによるモーター駆動（手動・半自動・自動） |
| 移動範囲（X、Y、Z） | 110 × 90 × 280 mm |
| 移動速度 | 0〜25 mm/s |
| 集塵 | 内蔵 |
外形寸法
| 幅 × 奥行 × 高さ | 650 × 1160 × 1590 mm |
|---|---|
| 重さ | ca. 260 kg |
外部接続
| 電気接続 | 3 × 400 V / 50-60 Hz / 3 × 16 A |
|---|
レーザー
| レーザーの種類/波長 | Nd:YAG、1064 nm |
|---|---|
| 平均出力 | 180 W |
| 最大パルス出力（ピーク出力） | 9 kW |
| パルスエネルギー | 90 J |
| パルス幅（パルス持続時間） | 0.5〜20ミリ秒 |
| パルス周波数（繰り返し周波数） | 単一パルス - 100 Hz |
| 動作モード | パルス |
| 溶接点 Ø | 0.2〜2.0 mm（微細溶接オプション時 < 100 μm） |
| フォーカスレンズ | 150 mm、詳細は光学データシートを参照 |
| パルス整形 | レーザーパルス内の出力曲線を調整可能（SPS で5段階、WIN Laser NC で9段階） |
| 表示と操作 | タッチディスプレイ。レーザーパラメータは多機能フットスイッチでも設定可能（オプション）。顕微鏡カメラ映像用の追加モニタ（オプション） |
観測光学系
眼鏡着用者向け接眼レンズ付きライカ双眼鏡、倍率10倍。16倍オプションあり。
作業チャンバー
| 幅 × 奥行 × 高さ | 580 × 420 × 530 mm |
|---|---|
| 取付プレート（幅 × 奥行） | 455 × 315 mm、テーブル下部に通し穴（長穴 Ø 46 × 40 mm） |
| ワーク重さ | 最大 50 kg（中心荷重） |
| ワーク移動 | ジョイスティックによるモーター駆動（手動・半自動・自動） |
| 移動範囲（X、Y、Z） | 110 × 90 × 280 mm |
| 移動速度 | 0〜25 mm/s |
| 集塵 | 内蔵 |
外形寸法
| 幅 × 奥行 × 高さ | 650 × 1160 × 1590 mm |
|---|---|
| 重さ | ca. 260 kg |
外部接続
| 電気接続 | 3 × 400 V / 50-60 Hz / 3 × 16 A |
|---|
レーザー
| レーザーの種類/波長 | ファイバーレーザー、1070 nm |
|---|---|
| 平均出力 | 150 W |
| CW出力（連続波出力） | 150 W |
| 最大パルス出力（ピーク出力） | 1.5 kW |
| パルスエネルギー | 15 J |
| パルス幅（パルス持続時間） | 0.2〜50 ミリ秒 または CW |
| パルス周波数（繰り返し周波数） | 単一パルス - 100 Hz |
| 動作モード | パルス／CW |
| 溶接点 Ø | 0.2〜3.0 mm、オプションで 0.1〜4.0 mm |
| フォーカスレンズ | 150 mm、詳細は光学データシートを参照 |
| パルス整形 | レーザーパルス内の出力曲線を調整可能（SPS で5段階、WIN Laser NC で9段階） |
| 表示と操作 | タッチディスプレイ。レーザーパラメータは多機能フットスイッチでも設定可能（オプション）。顕微鏡カメラ映像用の追加モニタ（オプション） |
観測光学系
眼鏡着用者向け接眼レンズ付きライカ双眼鏡、倍率10倍。16倍オプションあり。
作業チャンバー
| 幅 × 奥行 × 高さ | 580 × 420 × 530 mm |
|---|---|
| 取付プレート（幅 × 奥行） | 455 × 315 mm、テーブル下部に通し穴（長穴 Ø 46 × 40 mm） |
| ワーク重さ | 最大 50 kg（中心荷重） |
| ワーク移動 | ジョイスティックによるモーター駆動（手動・半自動・自動） |
| 移動範囲（X、Y、Z） | 110 × 90 × 280 mm |
| 移動速度 | 0〜25 mm/s |
| 集塵 | 内蔵 |
外形寸法
| 幅 × 奥行 × 高さ | 650 × 1160 × 1590 mm |
|---|---|
| 重さ | ca. 260 kg |
外部接続
| 電気接続 | 200〜240 V / 50-60 Hz / 16 A |
|---|
レーザー
| レーザーの種類/波長 | ファイバーレーザー、1070 nm |
|---|---|
| 平均出力 | 300 W |
| CW出力（連続波出力） | 300 W |
| 最大パルス出力（ピーク出力） | 3 kW |
| パルスエネルギー | 30 J |
| パルス幅（パルス持続時間） | 0.2〜50 ミリ秒 または CW |
| パルス周波数（繰り返し周波数） | 単一パルス - 100 Hz |
| 動作モード | パルス／CW |
| 溶接点 Ø | 0.2〜3.0 mm、オプションで 0.1〜4.0 mm |
| フォーカスレンズ | 150 mm、詳細は光学データシートを参照 |
| パルス整形 | レーザーパルス内の出力曲線を調整可能（SPS で5段階、WIN Laser NC で9段階） |
| 表示と操作 | タッチディスプレイ。レーザーパラメータは多機能フットスイッチでも設定可能（オプション）。顕微鏡カメラ映像用の追加モニタ（オプション） |
観測光学系
眼鏡着用者向け接眼レンズ付きライカ双眼鏡、倍率10倍。16倍オプションあり。
作業チャンバー
| 幅 × 奥行 × 高さ | 580 × 420 × 530 mm |
|---|---|
| 取付プレート（幅 × 奥行） | 455 × 315 mm、テーブル下部に通し穴（長穴 Ø 46 × 40 mm） |
| ワーク重さ | 最大 50 kg（中心荷重） |
| ワーク移動 | ジョイスティックによるモーター駆動（手動・半自動・自動） |
| 移動範囲（X、Y、Z） | 110 × 90 × 280 mm |
| 移動速度 | 0〜25 mm/s |
| 集塵 | 内蔵 |
外形寸法
| 幅 × 奥行 × 高さ | 650 × 1160 × 1590 mm |
|---|---|
| 重さ | ca. 260 kg |
外部接続
| 電気接続 | 200〜240 V / 50-60 Hz / 16 A |
|---|
レーザー
| レーザーの種類/波長 | ファイバーレーザー、1070 nm |
|---|---|
| 平均出力 | 450 W |
| CW出力（連続波出力） | 450 W |
| 最大パルス出力（ピーク出力） | 4.5 kW |
| パルスエネルギー | 45 J |
| パルス幅（パルス持続時間） | 0.2〜50 ミリ秒 または CW |
| パルス周波数（繰り返し周波数） | 単一パルス - 100 Hz |
| 動作モード | パルス／CW |
| 溶接点 Ø | 0.2〜3.0 mm、オプションで 0.1〜4.0 mm |
| フォーカスレンズ | 150 mm、詳細は光学データシートを参照 |
| パルス整形 | レーザーパルス内の出力曲線を調整可能（SPS で5段階、WIN Laser NC で9段階） |
| 表示と操作 | タッチディスプレイ。レーザーパラメータは多機能フットスイッチでも設定可能（オプション）。顕微鏡カメラ映像用の追加モニタ（オプション） |
観測光学系
眼鏡着用者向け接眼レンズ付きライカ双眼鏡、倍率10倍。16倍オプションあり。
作業チャンバー
| 幅 × 奥行 × 高さ | 580 × 420 × 530 mm |
|---|---|
| 取付プレート（幅 × 奥行） | 455 × 315 mm、テーブル下部に通し穴（長穴 Ø 46 × 40 mm） |
| ワーク重さ | 最大 50 kg（中心荷重） |
| ワーク移動 | ジョイスティックによるモーター駆動（手動・半自動・自動） |
| 移動範囲（X、Y、Z） | 110 × 90 × 280 mm |
| 移動速度 | 0〜25 mm/s |
| 集塵 | 内蔵 |
外形寸法
| 幅 × 奥行 × 高さ | 650 × 1160 × 1590 mm |
|---|---|
| 重さ | ca. 275 kg |
外部接続
| 電気接続 | 200〜240 V / 50-60 Hz / 16 A |
|---|
レーザー
| レーザーの種類/波長 | ファイバーレーザー、シングルモード、1070 nm |
|---|---|
| 平均出力 | 10〜200 W |
| CW出力（連続波出力） | 10〜200 W |
| 最大パルス出力（ピーク出力） | 10〜200 W |
| パルスエネルギー | 1 mJ - 4 J |
| パルス幅（パルス持続時間） | 0.1〜50 ms/CW |
| パルス周波数（繰り返し周波数） | 単一パルス - 100 Hz |
| 動作モード | パルス／CW |
| ワーク面でのレーザービーム径 | 0.03〜0.26 mm（90 mm フォーカスレンズでの 1/e² 参考値） |
| フォーカスレンズ | 標準構成 90 mm、他の焦点距離もご相談に応じます |
| パルス整形 | 固定 |
| 表示と操作 | タッチディスプレイ。レーザーパラメータは多機能フットスイッチでも設定可能（オプション）。顕微鏡カメラ映像用の追加モニタ（オプション） |
観測光学系
眼鏡着用者向け接眼レンズ付きライカ双眼鏡、倍率10倍。16倍・25倍・40倍オプションあり。
作業チャンバー
| 幅 × 奥行 × 高さ | 580 × 420 × 530 mm |
|---|---|
| 取付プレート（幅 × 奥行） | 455 × 315 mm、テーブル下部に通し穴（長穴 Ø 46 × 40 mm） |
| ワーク重さ | 最大 50 kg（中心荷重） |
| ワーク移動 | ジョイスティックによるモーター駆動（手動・半自動・自動） |
| 移動範囲（X、Y、Z） | 110 × 90 × 280 mm |
| 移動速度 | 0〜25 mm/s |
| 集塵 | 内蔵 |
外形寸法
| 幅 × 奥行 × 高さ | 650 × 1160 × 1590 mm |
|---|---|
| 重さ | ca. 260 kg |
外部接続
| 電気接続 | 200〜240 V / 50-60 Hz / 16 A |
|---|
テクニカルアクセサリー
回転軸モジュール
円筒形部品の溶接用。水平から垂直まで回転可能な傾斜機構付き。チャック径125mm、内径24mm。
エルゴカイル5°-25°
双眼鏡を傾けて、人間工学に基づいた作業姿勢をとることができます。
微細溶接機能（切替式）
切替式の微細溶接機能により、溶接点の直径を0.1mm未満まで細かく絞ることができます。
ハロゲン照明（フレキシブルタイプ）
ALFT-HDMIカメラシステム
溶接工程を外部スクリーンに表示するためのカメラシステムです。ALPHA LASERシステム専用に設計されており、レーザーの顕微鏡アタッチメントの下に取り付けます。電源、HDMIケーブル、レーザー接続ケーブルが付属します。録画用のHDMIレコーダーは付属していません。
チルト・スイベルレンズ
当社の回転式レンズは、加工が難しい位置での作業を大幅に簡素化します。レンズの360°回転範囲全体で、ビームを垂直方向から最大40°まで偏向できます。加工物を動かす必要はなく、ビームを手の届きにくい場所に向けるだけで、人間工学的に快適な作業姿勢を維持できます。150mmの集光レンズ、LEDリング照明、保護ガラスが付属しています。
磁気テンションボール
ワークピースを素早く簡単に配置できます。ボールとソケット間のスライド動作により、ワークピースをあらゆる位置で確実に保持します。
