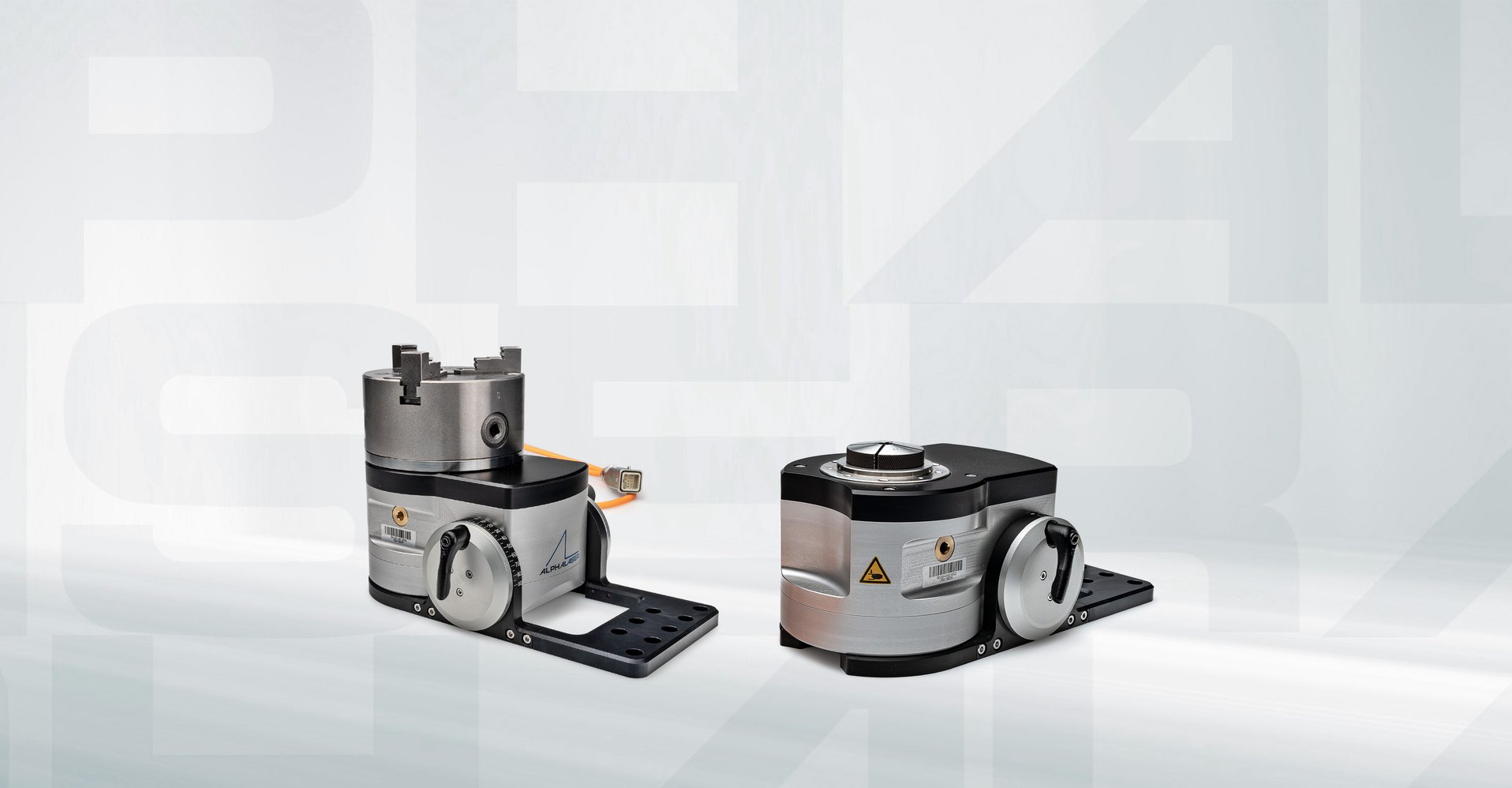

Rotating Axis AL-RD-M
WINLaser および SPS 制御に対応する、正確なワーク固定と回転
回転軸 AL-RD-M には、3爪チャック用と空圧コレット用の2つの仕様があります。レーザー溶接時にワークを狙った位置で正確に固定しつつ、ワーク自身の軸まわりに制御された回転をさせられます。
回転軸は左右いずれにも 90° まで傾けられ、15° 刻みの位置決め機構を内蔵しています。回転速度は、ジョイスティックのシーソースイッチ、ALPHA LASER システムの操作端末、ソフトウェア WINLaser® 4・5 のいずれからでも制御でき、ボーレート 500 kBaud の AL SPS 制御にも対応します。
仕様・規格
AL-RD-M-B
¹ 測定用マンドレルを取り付けた状態、真円度 30 µm ² チャック／コレットの取付部で測定 ³ 自動調心3爪チャックの寸法
| 総重さ | 10 kg |
|---|---|
| 駆動 | ステッピングモーター |
| チャック | 自動調心3爪チャック Ø 125 mm（³） |
| 開口通し径 | Ø 34 mm |
| 旋回範囲 | 0°〜90° 無段階チルト（目盛付き） |
| 回転速度 | 0.1〜30 rpm |
| 振れ精度 ¹ | <= 0.1 mm |
| 振れ精度（爪チャックなし） ² | <= 0.05 mm |
| 位置精度 | <= 0.1° |
| 繰り返し精度 | <= 0.2° |
| バックラッシ | <= 0.1° |
| 中心荷重 最大許容力 Fv | 400 N |
| 中心荷重 最大許容力 FH | 400 N |
| 許容転倒モーメント Mx | 60 Nm |
| 許容接線モーメント Mz | 35 Nm（SPS制御時 9 Nm） |
AL-RD-M-Z
¹ 測定用マンドレルを取り付けた状態、真円度 30 µm ² チャック／コレットの取付部で測定 ³ 標準仕様は工具用ばね鋼。ステンレス製または真鍮インサート付きの仕様はお問い合わせください。
| 総重さ | 6.5 kg |
|---|---|
| 駆動 | ステッピングモーター |
| チャック | 空圧コレット Ø 2〜Ø 30 mm（³） |
| 開口通し径 | Ø 34 mm |
| 旋回範囲 | 0°〜90° 無段階チルト（目盛付き） |
| 回転速度 | 0.1〜30 rpm |
| 振れ精度 ¹ | <= 0.1 mm |
| 振れ精度（爪チャックなし） ² | <= 0.05 mm |
| 位置精度 | <= 0.1° |
| 繰り返し精度 | <= 0.2° |
| バックラッシ | <= 0.1° |
| 中心荷重 最大許容力 Fv | 200 N |
| 中心荷重 最大許容力 FH | 200 N |
| 許容転倒モーメント Mx | 25 Nm |
| 許容接線モーメント Mz | 10 Nm（SPS制御時 9 Nm） |
