AL-Q

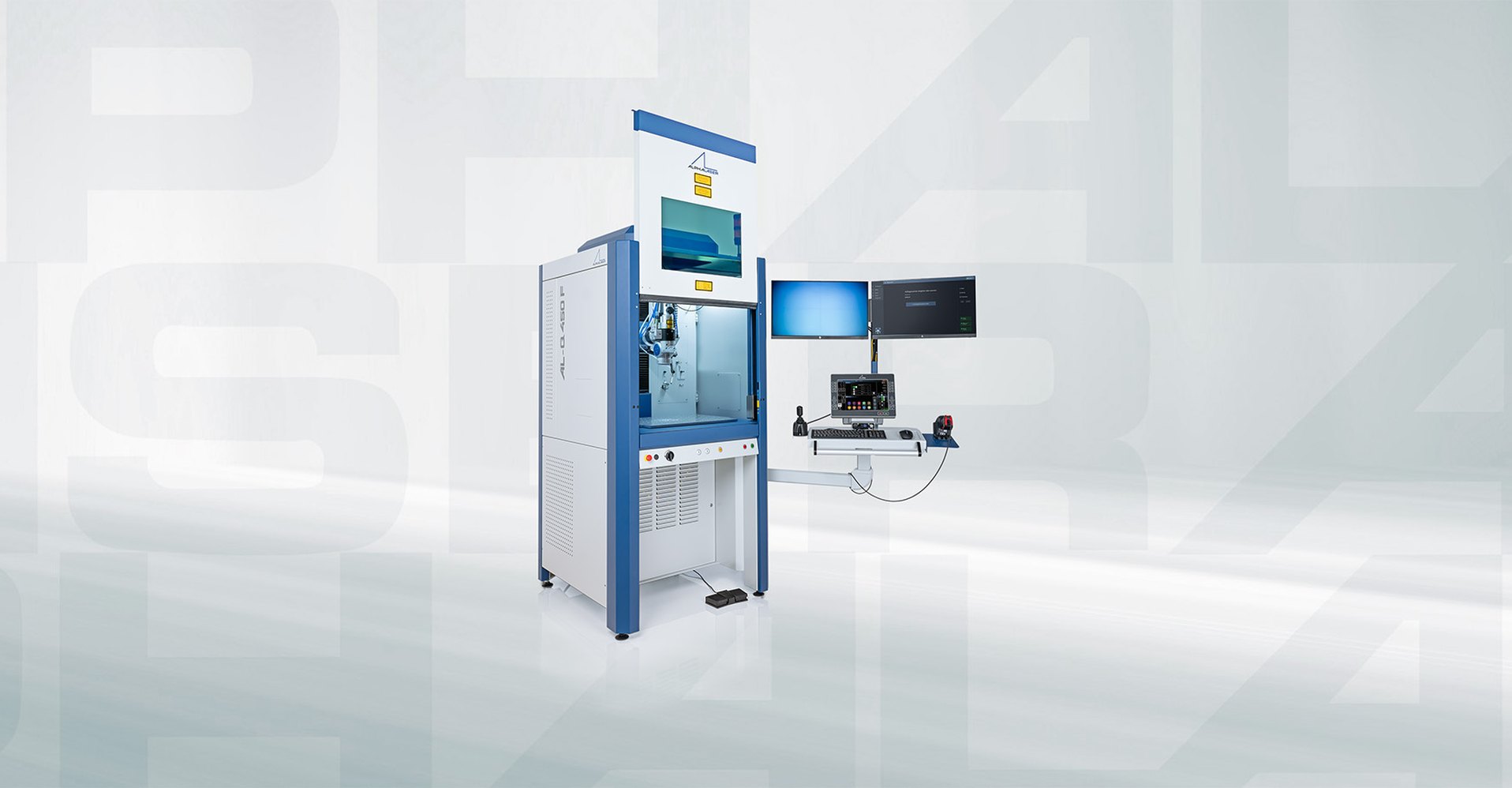

自動化生産のためのレーザー溶接ステーション AL-Q
AL-Qは150W、300W、450W、600Wの空冷ファイバーレーザーを搭載可能なレーザーセルです。450Wと600Wではオプションで水冷式も用意しています。また、ALPHA LASERの全加工ヘッドをフレキシブルに取り付けることができます。オプションでクイックチェンジシステムも利用可能です。AL-Qは、自動作業に最適です。ボタンを押すだけで開閉するドアは、ワークチャンバーへの迅速な搬入に理想的な仕様です。中央に配置されたワークテーブルには部品やマガジンを置くのに十分なスペースがあります。長い部品はワークテーブル下部の挿入口、またはハウジング側面のスロットからキャビン内に挿入することができます。さらに自動化を進めたいという場合は、ピック&プレースシステムの接続や後付けも可能です。ALPHA LASERのWINLaserNCソフトウェアはGコードが不要なため、プログラミングも簡単です。異なるユーザーレベルやアクセスルールを定義することで、作業ミスを防ぐことができます。AL-Qで手動溶接(リワーク、単独の部品など)を行うことも可能です。オプションのALPHA LASER 2Dビデオゴーグルを接続して溶接工程を観察します。その後、必要なレーザー安全対策を実施した上でドアを開けた状態で作業を行います。ヒューム除去装置(スタート・ストップ機能はAL-Qに内蔵 )により、溶接ヒュームを確実に除去することができます。
製品動画
特徴
- 高いビード品質と、再現性のある結果を保証します
- さまざまな用途に対応できる柔軟性
- 直感的な操作と WINLaser 5 制御ソフトウェア
- 自動化と短い段取り時間
- 高いプロセス安定性と品質
- 開かれたインターフェースと、生産ラインへの組み込み
仕様・規格
レーザー
| レーザーの種類/波長 | QCW ファイバーレーザー、1070 nm |
|---|---|
| 平均出力 | 150 W |
| CW出力（連続波出力） | 150 W |
| 最大パルス出力（ピーク出力） | 1.5 kW |
| パルスエネルギー | 15 J |
| パルス幅（パルス持続時間） | 0.2〜50 ms/CW |
| パルス周波数（繰り返し周波数） | 単一パルス - 100 Hz |
| ビームパラメータ積（50 µm時） | 2〜3 mm・mrad |
| 動作モード | パルス／CW |
| 溶接点 Ø | 0.2〜2.0 mm |
| フォーカスレンズ | 150 mm |
| 冷却 | 空冷 |
制御
| OS | WINLaser 5 |
|---|---|
| ジョブ管理 | WINLaser CSP（オプション） |
| 入力 | タッチスクリーン、マウス、キーボード |
| 安全要件 | パフォーマンスレベル d |
作業チャンバー
| 幅 × 奥行 × 高さ | 標準：900 × 650 × 850 mm ／ 拡張：1300 × 650 × 850 mm |
|---|---|
| 作業プレート（幅 × 奥行）（M5ねじ穴グリッド付き） | 標準：610 × 440 mm ／ XL：500 × 390 mm |
| ワーク重さ | 最大 100 kg（中心荷重） |
| 移動範囲（X、Y、Z） | 標準：210 × 175 × 約300 mm ／ XL：310 × 225 × 約300 mm |
| 位置決め精度（X、Y、Z） | < 0.02 mm |
| 移動速度（X、Y、Z） | 25 mm/s |
外形寸法
| 幅 × 奥行 × 高さ（作業位置・扉を開けた状態） | 標準：1850 × 1775 × 2470 mm ／ XL：2380 × 2105 × 2470 mm |
|---|---|
| 幅 × 奥行 × 高さ（搬送位置・扉を閉じた状態・シグナルタワーなし） | 1250 × 1140 × 1990 mm |
| 重さ | 475 kg (XL: ca. 500 kg) |
供給接続（エア・冷却水・ガス等）
| 電気接続 | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| ヒューム排気 | NW45 接続、風量 50〜250 m³/h、W3 認証を推奨 |
| 冷却水（水冷オプション時） | ½″ 接続、送り温度 18〜24 °C、冷却能力 3.5〜5.7 kW、差圧 最大 2 bar |
| シールドガス | コネクタ 6 mm |
| 圧縮エア（空圧コレットまたはクロスジェットのオプション時） | コネクタ 6 mm |
| リモートメンテナンス | イーサネットポート（または無線LAN） |
| 顧客ネットワーク（WINLaser CSP オプション時） | イーサネットポート |
オプション
- WINLaser CSP インターフェース
- I/Oインターフェース
- 回転軸（爪チャック／空圧コレット）
- AL-DV ワイヤー送給
- チルト・スイベルレンズ
- シールエア
- クロスジェット
- 作業チャンバー内エア接続
- 外部冷却装置
- AL オートフォーカス
レーザー
| レーザーの種類/波長 | QCW ファイバーレーザー、1070 nm |
|---|---|
| 平均出力 | 300 W |
| CW出力（連続波出力） | 300 W |
| 最大パルス出力（ピーク出力） | 3 kW |
| パルスエネルギー | 30 J |
| パルス幅（パルス持続時間） | 0.2〜50 ms/CW |
| パルス周波数（繰り返し周波数） | 単一パルス - 100 Hz |
| ビームパラメータ積（50 µm時） | 2〜3 mm・mrad |
| 動作モード | パルス／CW |
| 溶接点 Ø | 0.2〜2.0 mm |
| フォーカスレンズ | 150 mm |
| 冷却 | 空冷 |
制御
| OS | WINLaser 5 |
|---|---|
| ジョブ管理 | WINLaser CSP（オプション） |
| 入力 | タッチスクリーン、マウス、キーボード |
| 安全要件 | パフォーマンスレベル d |
作業チャンバー
| 幅 × 奥行 × 高さ | 標準：900 × 650 × 850 mm ／ 拡張：1300 × 650 × 850 mm |
|---|---|
| 作業プレート（幅 × 奥行）（M5ねじ穴グリッド付き） | 標準：610 × 440 mm ／ XL：500 × 390 mm |
| ワーク重さ | 最大 100 kg（中心荷重） |
| 移動範囲（X、Y、Z） | 標準：210 × 175 × 約300 mm ／ XL：310 × 225 × 約300 mm |
| 位置決め精度（X、Y、Z） | < 0.02 mm |
| 移動速度（X、Y、Z） | 25 mm/s |
外形寸法
| 幅 × 奥行 × 高さ（作業位置・扉を開けた状態） | 標準：1850 × 1775 × 2470 mm ／ XL：2380 × 2105 × 2470 mm |
|---|---|
| 幅 × 奥行 × 高さ（搬送位置・扉を閉じた状態・シグナルタワーなし） | 1250 × 1140 × 1990 mm |
| 重さ | 475 kg (XL: ca. 500 kg) |
供給接続（エア・冷却水・ガス等）
| 電気接続 | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| ヒューム排気 | NW45 接続、風量 50〜250 m³/h、W3 認証を推奨 |
| 冷却水（水冷オプション時） | ½″ 接続、送り温度 18〜24 °C、冷却能力 3.5〜5.7 kW、差圧 最大 2 bar |
| シールドガス | コネクタ 6 mm |
| 圧縮エア（空圧コレットまたはクロスジェットのオプション時） | コネクタ 6 mm |
| リモートメンテナンス | イーサネットポート（または無線LAN） |
| 顧客ネットワーク（WINLaser CSP オプション時） | イーサネットポート |
オプション
- WINLaser CSP インターフェース
- I/Oインターフェース
- 回転軸（爪チャック／空圧コレット）
- AL-DV ワイヤー送給
- チルト・スイベルレンズ
- シールエア
- クロスジェット
- 作業チャンバー内エア接続
- 外部冷却装置
- AL オートフォーカス
レーザー
| レーザーの種類/波長 | QCW ファイバーレーザー、1070 nm |
|---|---|
| 平均出力 | 450 W |
| CW出力（連続波出力） | 450 W |
| 最大パルス出力（ピーク出力） | 4.5 kW |
| パルスエネルギー | 45 J |
| パルス幅（パルス持続時間） | 0.2〜50 ms/CW |
| パルス周波数（繰り返し周波数） | 単一パルス - 100 Hz |
| ビームパラメータ積（50 µm時） | 2〜3 mm・mrad |
| 動作モード | パルス／CW |
| 溶接点 Ø | 0.2〜2.0 mm |
| フォーカスレンズ | 150 mm |
| 冷却 | 空冷／水冷 |
制御
| OS | WINLaser 5 |
|---|---|
| ジョブ管理 | WINLaser CSP（オプション） |
| 入力 | タッチスクリーン、マウス、キーボード |
| 安全要件 | パフォーマンスレベル d |
作業チャンバー
| 幅 × 奥行 × 高さ | 標準：900 × 650 × 850 mm ／ 拡張：1300 × 650 × 850 mm |
|---|---|
| 作業プレート（幅 × 奥行）（M5ねじ穴グリッド付き） | 標準：610 × 440 mm ／ XL：500 × 390 mm |
| ワーク重さ | 最大 100 kg（中心荷重） |
| 移動範囲（X、Y、Z） | 標準：210 × 175 × 約300 mm ／ XL：310 × 225 × 約300 mm |
| 位置決め精度（X、Y、Z） | < 0.02 mm |
| 移動速度（X、Y、Z） | 25 mm/s |
外形寸法
| 幅 × 奥行 × 高さ（作業位置・扉を開けた状態） | 標準：1850 × 1775 × 2470 mm ／ XL：2380 × 2105 × 2470 mm |
|---|---|
| 幅 × 奥行 × 高さ（搬送位置・扉を閉じた状態・シグナルタワーなし） | 1250 × 1140 × 1990 mm |
| 重さ | 475 kg (XL: ca. 500 kg) |
供給接続（エア・冷却水・ガス等）
| 電気接続 | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| ヒューム排気 | NW45 接続、風量 50〜250 m³/h、W3 認証を推奨 |
| 冷却水（水冷オプション時） | ½″ 接続、送り温度 18〜24 °C、冷却能力 3.5〜5.7 kW、差圧 最大 2 bar |
| シールドガス | コネクタ 6 mm |
| 圧縮エア（空圧コレットまたはクロスジェットのオプション時） | コネクタ 6 mm |
| リモートメンテナンス | イーサネットポート（または無線LAN） |
| 顧客ネットワーク（WINLaser CSP オプション時） | イーサネットポート |
オプション
- WINLaser CSP インターフェース
- I/Oインターフェース
- 回転軸（爪チャック／空圧コレット）
- AL-DV ワイヤー送給
- チルト・スイベルレンズ
- シールエア
- クロスジェット
- 作業チャンバー内エア接続
- 外部冷却装置
- AL オートフォーカス
レーザー
| レーザーの種類/波長 | QCW ファイバーレーザー、1070 nm |
|---|---|
| 平均出力 | 600 W |
| CW出力（連続波出力） | 600 W |
| 最大パルス出力（ピーク出力） | 6 kW |
| パルスエネルギー | 60 J |
| パルス幅（パルス持続時間） | 0.2〜50 ms/CW |
| パルス周波数（繰り返し周波数） | 単一パルス - 100 Hz |
| ビームパラメータ積（50 µm時） | 2〜3 mm・mrad |
| 動作モード | パルス／CW |
| 溶接点 Ø | 0.2〜2.0 mm |
| フォーカスレンズ | 150 mm |
| 冷却 | 空冷／水冷 |
制御
| OS | WINLaser 5 |
|---|---|
| ジョブ管理 | WINLaser CSP（オプション） |
| 入力 | タッチスクリーン、マウス、キーボード |
| 安全要件 | パフォーマンスレベル d |
作業チャンバー
| 幅 × 奥行 × 高さ | 標準：900 × 650 × 850 mm ／ 拡張：1300 × 650 × 850 mm |
|---|---|
| 作業プレート（幅 × 奥行）（M5ねじ穴グリッド付き） | 標準：610 × 440 mm ／ XL：500 × 390 mm |
| ワーク重さ | 最大 100 kg（中心荷重） |
| 移動範囲（X、Y、Z） | 標準：210 × 175 × 約300 mm ／ XL：310 × 225 × 約300 mm |
| 位置決め精度（X、Y、Z） | < 0.02 mm |
| 移動速度（X、Y、Z） | 25 mm/s |
外形寸法
| 幅 × 奥行 × 高さ（作業位置・扉を開けた状態） | 標準：1850 × 1775 × 2470 mm ／ XL：2380 × 2105 × 2470 mm |
|---|---|
| 幅 × 奥行 × 高さ（搬送位置・扉を閉じた状態・シグナルタワーなし） | 1250 × 1140 × 1990 mm |
| 重さ | 475 kg (XL: ca. 500 kg) |
供給接続（エア・冷却水・ガス等）
| 電気接続 | 3 × 400 V / 50–60 Hz / 3 × 16 A |
|---|---|
| ヒューム排気 | NW45 接続、風量 50〜250 m³/h、W3 認証を推奨 |
| 冷却水（水冷オプション時） | ½″ 接続、送り温度 18〜24 °C、冷却能力 3.5〜5.7 kW、差圧 最大 2 bar |
| シールドガス | コネクタ 6 mm |
| 圧縮エア（空圧コレットまたはクロスジェットのオプション時） | コネクタ 6 mm |
| リモートメンテナンス | イーサネットポート（または無線LAN） |
| 顧客ネットワーク（WINLaser CSP オプション時） | イーサネットポート |
オプション
- WINLaser CSP インターフェース
- I/Oインターフェース
- 回転軸（爪チャック／空圧コレット）
- AL-DV ワイヤー送給
- チルト・スイベルレンズ
- シールエア
- クロスジェット
- 作業チャンバー内エア接続
- 外部冷却装置
- AL オートフォーカス
テクニカルアクセサリー
クロスジェット
回転軸 RD-M
（爪チャック／空圧コレット）
外部冷却装置
I/Oインターフェース
チルト・スイベルレンズ
当社の回転式レンズは、加工が難しい位置での作業を大幅に簡素化します。レンズの360°回転範囲全体で、ビームを垂直方向から最大40°まで偏向できます。加工物を動かす必要はなく、ビームを手の届きにくい場所に向けるだけで、人間工学的に快適な作業姿勢を維持できます。150mmの集光レンズ、LEDリング照明、保護ガラスが付属しています。
レーザーワイヤー送給システム AL-DV（自動・手動のワイヤー肉盛溶接用）
0.2〜1.6mmの溶接ワイヤーを自動で送給できます。
作業チャンバー内エア接続
シールエア
WINLaser CSP インターフェース
WINLaser® CSP（Connectivity Service Package）は、ALPHA LASERシステムを生産ラインへそのまま組み込むためのインダストリー4.0向けソリューションです。ジョブ管理と、OPC UAまたはREST APIによる柔軟な接続により、製造工程を最適化します。作業の流れが整理され、効率が高まります。
